Sistema de detección de humo en edificios: tipos, alarmas y criterios de decisión
Guía para distinguir detectores, paneles y alarmas, y para ordenar una decisión técnica en edificios de la Ciudad de México.
El sistema de detección de humo identifica señales tempranas de un posible incendio y activa una notificación para que las personas responsables actúen. Para decidirlo en un edificio conviene revisar la actividad, la distribución, la altura, los ambientes que pueden producir falsas alarmas, la ruta de evacuación y la relación con extintores o supresión. Un detector aislado no equivale a un sistema diseñado, supervisado y mantenido.
La decisión interesa a administradores de oficinas, condominios, comercios, inmuebles con áreas comunes y responsables de compras en la Ciudad de México. La solución cambia si hay estacionamiento, cocina, archivo, cuarto eléctrico, bodega o atención al público. La categoría de protección contra incendios permite localizar proveedores del rubro; el alcance técnico debe definirse después de describir el inmueble.
En corto: Primero se levanta el inmueble y después se elige el detector. Fotoeléctrico, térmico e iónico no son intercambiables en cualquier ambiente. El panel debe recibir, identificar y comunicar señales de forma entendible. La cotización debe separar suministro, instalación, programación, pruebas y mantenimiento. La alarma no sustituye la evacuación ni la respuesta inicial.
La detección temprana importa porque reduce el tiempo entre una condición anormal y la decisión de alertar. Eso no significa que todo aviso sea un incendio ni que una señal garantice control. Los ocupantes necesitan rutas libres, instrucciones y responsables; la administración necesita saber qué zona generó la notificación y qué evidencia dejó el servicio. Diseñar con esa perspectiva evita comprar componentes sin integración.
1. Qué es un sistema de detección de humo
Un sistema de detección de humo reúne dispositivos que observan una condición, un medio de procesamiento y una salida de notificación. El detector puede percibir partículas, temperatura u otra señal prevista por el fabricante; el panel recibe el evento; las alarmas de incendio comunican la condición. El sistema también puede supervisar fallas de alimentación, circuitos o comunicación, según su arquitectura.
Detección, alarma y supresión
La detección responde a “qué está ocurriendo”; la alarma responde a “a quién se debe avisar”; la supresión busca controlar y extinguir incendios mediante un agente o una instalación. Un sistema contra incendio puede integrar varias capas, pero cada una tiene objetivos, pruebas y responsables diferentes. Confundirlas produce propuestas incompletas y dificulta decidir qué debe ocurrir ante una señal.
Ocupante, responsable y brigada
El ocupante recibe la notificación y sigue el procedimiento de evacuación; el responsable del inmueble coordina la respuesta; la brigada actúa solo dentro de su capacitación y condiciones seguras. La tecnología no reemplaza la organización. En oficinas con turnos o áreas arrendadas, la propuesta debe explicar cómo se transmite la alarma y quién puede silenciarla, restablecerla o escalarla.
Sistema convencional y direccionable
En una arquitectura convencional, varios dispositivos pueden reportar por zona, mientras que una arquitectura direccionable identifica dispositivos de manera individual o más precisa. La conveniencia depende del tamaño, la complejidad, el mantenimiento, la expansión y el nivel de localización requerido. La comparación debe describir la información que recibe el operador, no limitarse al nombre comercial del panel.
2. Tipos de detector para cada ambiente

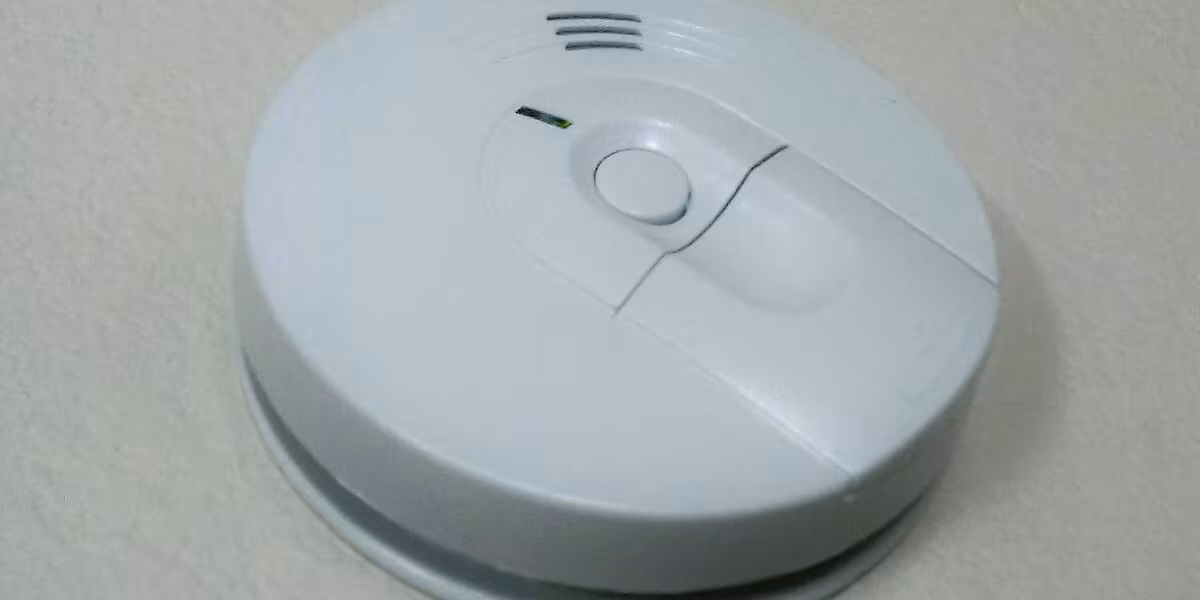

El detector de humo fotoeléctrico observa cambios relacionados con partículas mediante un principio óptico; puede ser una alternativa para áreas ordinarias donde se busca detectar humo visible. El detector iónico responde a cambios en una cámara de ionización y requiere una evaluación cuidadosa de disponibilidad, mantenimiento y normativa aplicable. El detector térmico responde a temperatura o velocidad de aumento, por lo que puede ser pertinente donde el humo ambiental produciría avisos no deseados.
Fotoeléctrico, iónico y térmico
No existe un tipo universal. La selección debe considerar polvo, vapor, humo de operación, corrientes de aire, temperatura, altura, mantenimiento y tiempo de respuesta esperado. Un cuarto de máquinas, una cocina y un pasillo pueden necesitar criterios distintos. El proveedor debe justificar el tipo de detector y su ubicación en el diseño, no solo enumerar cantidades.
Ambientes con falsas alarmas
El vapor de una cocina, polvo de una obra, humo de un proceso o aire impulsado directamente puede afectar el desempeño. Mover un detector sin rediseñar la cobertura tampoco resuelve siempre el problema. Conviene documentar el origen de cada alarma, limpiar según instrucciones y confirmar si procede otro detector, una barrera, una reubicación o una medida operativa.
La decisión de diseño
Diseñar exige relacionar el riesgo con el dispositivo, su cobertura y la respuesta. La administración debe pedir un plano o esquema legible, identificación de zonas y criterio de separación conforme al diseño aplicable. Sin esos datos, una lista de detectores no permite saber si existen áreas sin cobertura o si el equipo quedó en un lugar inadecuado.
Detectores complementarios
Los detectores de temperatura, flama, gas u otros sensores pueden complementar la detección, pero no convierten automáticamente un sistema en adecuado. El tipo de señal debe corresponder a la amenaza que se quiere observar. La instalación debe considerar compatibilidad con el panel, alimentación, cableado, ambiente y mantenimiento. Toda ampliación debe quedar documentada para evitar una configuración que el personal desconozca.
3. Componentes de alarmas contra incendios
Las alarmas contra incendios pueden incluir sirenas, estrobos, estaciones manuales, panel, módulos de entrada y salida, fuentes de alimentación y comunicación. El diseño debe decir cómo una señal se percibe en oficinas, pasillos, áreas comunes, estacionamientos y espacios con ruido. Si la notificación no es audible o visible para el ambiente, el sistema puede funcionar técnicamente y aun así comunicar mal.
| Componente | Función | Pregunta para compras | Evidencia esperada |
|---|---|---|---|
| Detector | Percibir humo, calor u otra señal | ¿Es adecuado al ambiente? | Ubicación y prueba |
| Panel | Procesar y mostrar eventos | ¿Identifica la zona? | Programación y reporte |
| Sirena o estrobo | Notificar a ocupantes | ¿Se percibe en el área? | Prueba funcional |
| Estación manual | Permitir aviso humano | ¿Está accesible? | Ubicación y señal |
| Fuente | Mantener alimentación | ¿Cómo se supervisa? | Prueba y condición |
| Módulo | Integrar señales | ¿Qué equipo conecta? | Diagrama y etiqueta |
Panel y suministro
El panel es el punto donde se visualizan alarmas, fallas y estados del sistema. Debe estar en un sitio accesible para personal autorizado, protegido de daño y con identificación clara. El suministro eléctrico, las baterías y las rutas de cableado requieren revisión propia. Una propuesta que menciona “panel instalado” sin explicar capacidad, programación o respaldo deja una decisión importante sin responder.
Señal de alarma y señal de falla
Alarma, supervisión y falla no significan lo mismo. La primera pide respuesta ante una condición de incendio; la segunda puede indicar una válvula o equipo en una posición que afecta protección; la tercera puede referirse a alimentación, comunicación o circuito. El personal debe saber distinguirlas y registrar cada evento, porque silenciar un aviso no corrige su causa.
La detección temprana es la parte menos visible de la protección contra incendios, como recuerda Ensenada.net al repasar por qué ningún inmueble debería depender solo de los extintores. En un edificio, esa detección se traduce en sensores, paneles y avisos que funcionan sin intervención humana.
Integración con otros sistemas
La señal puede relacionarse con control de accesos, elevadores, ventilación, puertas, sistemas de rociadores o comunicación de emergencia, pero toda interfaz debe estar diseñada y probada. Una acción automática puede afectar la operación si se programa sin conocer el inmueble. El alcance debe identificar qué sistema recibe la orden, quién la autoriza y cómo se restablece después de una prueba.
4. Sistema contra incendio y normativa aplicable
En centros de trabajo, la NOM-002-STPS-2010 establece condiciones de prevención y protección contra incendios que deben analizarse según la actividad y el riesgo. El Reglamento de Construcciones de la Ciudad de México y las disposiciones locales de gestión integral de riesgos pueden ser relevantes para obras, usos, instalaciones y funcionamiento del inmueble. La obligación concreta no se deduce solo del número de pisos o del nombre del equipo.
Revisar sin asumir requisitos
La administración debe identificar uso, ocupación, cambios constructivos, áreas comunes y autoridad competente. La Ley de Gestión Integral de Riesgos y Protección Civil de la Ciudad de México forma parte del marco local, pero el trámite o documento aplicable depende del caso. Conviene conservar la fuente normativa y pedir al proveedor que explique qué requisito está considerando, sin aceptar afirmaciones genéricas de cumplimiento.
NFPA como referencia técnica
NFPA puede aparecer en una especificación o en la práctica profesional, pero citarla no reemplaza la normativa mexicana ni local aplicable. La propuesta debe indicar qué documento usa como criterio, qué alcance tiene y cómo se adapta al inmueble. El responsable de compras puede pedir una matriz de referencias para separar obligación, recomendación y decisión de diseño.
5. Comparativa de soluciones
| Solución | Área habitual | Ventaja operativa | Precaución |
|---|---|---|---|
| Convencional | Inmueble con zonas simples | Lectura por zona | Localización limitada |
| Direccionable | Edificio con mayor complejidad | Identificación detallada | Programación y mantenimiento |
| Térmica | Ambiente con vapor o polvo | Menos sensible a humo ambiental | Respuesta distinta |
| Fotoeléctrica | Áreas ordinarias | Detección de humo visible | Cuidar corrientes y suciedad |
| Mixta | Riesgos diversos | Criterio por ambiente | Requiere diseño coordinado |
Cómo leer una propuesta
Una cotización útil identifica áreas, dispositivos, canalización, panel, alimentación, programación, pruebas, señalización y capacitación. También señala lo que no incluye: obra civil, alturas especiales, permisos, monitoreo, integración o mantenimiento posterior. El precio por pieza no basta para comparar porque dos propuestas pueden cubrir zonas diferentes o dejar distintos componentes bajo responsabilidad del cliente.
Compra, instalación y mantenimiento
La compra entrega equipo; la instalación lo coloca y conecta; la puesta en marcha verifica comportamiento; el mantenimiento conserva la función. Estas actividades pueden contratarse juntas, pero deben aparecer separadas. También debe definirse cómo se atienden reemplazos, baterías, detectores contaminados, cambios de distribución y alarmas recurrentes.
6. Paso a paso para decidir
- Delimitar uso, áreas, horarios, ocupantes y responsables.
- Recorrer pasillos, escaleras, estacionamientos, cuartos técnicos y zonas de operación.
- Identificar fuentes de ignición, humo ambiental, polvo, vapor y materiales combustibles.
- Inventariar detectores, paneles, alarmas, extintores y sistemas vinculados.
- Solicitar un diseño con ubicación, tipo de dispositivo y criterio de cobertura.
- Comparar alcance, exclusiones, pruebas, documentación y mantenimiento.
- Autorizar por etapas, dejando responsable y fecha para cada entrega.
- Verificar señales, fallas, notificación y reporte antes de cerrar el servicio.
Preparar el levantamiento
El responsable puede reunir planos disponibles, fotografías, inventario, historial de alarmas y cambios recientes. También debe anotar zonas donde el ruido, la luz o la ventilación puedan afectar la notificación. En un edificio arrendado conviene coordinar acceso con administración y usuarios. El levantamiento debe conservar fecha, áreas recorridas y pendientes para que futuras propuestas partan de la misma información.
Pruebas y aceptación
La aceptación debe especificar qué dispositivos se probaron, qué señal apareció, cómo se comunicó y qué incidencias quedaron abiertas. Si una prueba requiere desactivar temporalmente una zona, se define la medida de compensación y el momento de restitución. Una firma en una orden no demuestra por sí sola que todas las áreas recibieron una prueba funcional.
7. Mantenimiento, pruebas y registros
El mantenimiento de un sistema de detección combina inspección visual, limpieza, revisión de alimentación, pruebas funcionales, atención de fallas y actualización de registros. La tarea concreta depende del fabricante, del diseño y del estado del inmueble. No conviene afirmar que “se dio mantenimiento” sin decir qué se revisó, qué no pudo probarse y qué recomendación quedó pendiente.
| Registro | Contenido mínimo | Responsable de conservarlo | Uso |
|---|---|---|---|
| Inventario | Dispositivo, zona y estado | Administración | Seguimiento |
| Reporte de prueba | Señal, resultado e incidencia | Proveedor y cliente | Aceptación |
| Bitácora de alarma | Fecha, origen y respuesta | Operación | Análisis de eventos |
| Plano o esquema | Ubicación y conexión | Administración | Mantenimiento |
| Manual | Operación y restablecimiento | Personal autorizado | Capacitación |
| Orden de trabajo | Alcance y pendientes | Compras | Control contractual |
Alarmas repetitivas
Una alarma recurrente no debe resolverse silenciando el panel de manera permanente. Se debe registrar origen, hora, ambiente, condición y acción tomada. Después puede ser necesario limpiar, reubicar, sustituir, corregir ventilación o revisar el proceso que produce humo o vapor. La solución debe conservar la capacidad de detectar un incendio real y no solo eliminar molestias.
8. Checklist antes de contratar
- El proveedor recibió la distribución real del edificio.
- Se identificaron cocina, estacionamiento, archivo y cuartos técnicos.
- La propuesta explica el tipo de detector por ambiente.
- El panel, la alimentación y la notificación aparecen separados.
- Se describen canalización, obra, alturas y accesos.
- Se incluyen pruebas de alarma y de falla.
- Se define quién recibe capacitación y manuales.
- Se indican exclusiones, refacciones y mantenimiento.
- El sistema se relaciona con rutas y procedimientos de evacuación.
- Se asignó un responsable para revisar reportes.
Preguntas para el proveedor
Conviene preguntar qué zonas quedan cubiertas, qué tipo de evento se visualizará, cómo se atienden fallas y qué ocurre ante una ampliación. También se debe pedir el procedimiento de prueba y el formato de reporte. Si se ofrece monitoreo remoto, se requiere aclarar comunicación, responsables, horarios y respuesta, sin asumir que ese servicio forma parte del sistema físico.
9. Errores comunes en edificios
El primer error es comprar detectores por cantidad sin revisar distribución. El segundo es colocar el panel donde nadie autorizado puede leerlo. El tercero es mezclar una alarma de evacuación con un aviso interno sin definir prioridades. También falla la administración cuando cambia tabiques o usos y no actualiza el diseño. El cuarto error es archivar la factura y perder inventario, planos y pruebas.
Señales de alerta en una cotización
Debe revisarse una propuesta que promete cubrir todo sin visitar el edificio, usa “cumplimiento total” sin explicar el marco, no distingue detector de alarma, omite baterías o no documenta pruebas. También es una señal de alerta que el proveedor recomiende desactivar sensores sin plan de compensación. La claridad técnica protege la compra y la seguridad de los ocupantes.
10. Relación con extintores y rociadores
El extintor ofrece respuesta inicial localizada; el rociador descarga agua u otro medio conforme a su configuración; el sistema de detección identifica y comunica. Los sistemas de rociadores, bombas contra incendios, tubería y otros equipos contra incendios deben revisarse como sistemas propios cuando existan. La detección puede iniciar acciones o alertar, pero no reemplaza el agente que controla el incendio.
Coordinación de sistemas de protección
Una matriz sencilla puede relacionar zona, detector, alarma, extintor, rociador, ruta y responsable. Esta vista ayuda a encontrar huecos: una alarma que no se escucha, un extintor bloqueado, un rociador sin acceso o un cuarto sin señal. La matriz no sustituye un diseño ni una inspección, pero mejora la conversación entre compras, operación y proveedor.
11. Siguiente paso
Para tomar una decisión, se recomienda reunir el inventario, describir las áreas y solicitar propuestas comparables. La búsqueda puede comenzar en el directorio de protección contra incendios en CDMX, donde conviene filtrar por el servicio que realmente se necesita. Antes de contratar, el responsable debe confirmar alcance, pruebas, documentos y mantenimiento. Un sistema de detección de humo es útil cuando está diseñado para el inmueble, comunicado a los ocupantes y conservado mediante registros y revisiones.
La administración puede cerrar la decisión con una orden de trabajo que indique áreas, dispositivos, responsables, fechas, pruebas y pendientes. Si existe una modificación de obra o actividad, el diseño debe revisarse antes de dar por vigente la cobertura. La tecnología es una capa de protección; la evacuación, la capacitación y la coordinación local completan la respuesta.
Para completar la preparación conviene consultar la guía de integración contra incendios, la guía de servicios de equipos contra incendios y el artículo sobre proyecto de red.
Lista final:
- El sistema comunica una alarma entendible.
- El equipo se relaciona con una ruta de evacuación.
- El reporte identifica pendientes y responsables.
Otra revisión rápida:
- El panel muestra zonas y fallas con claridad.
- Las pruebas tienen fecha y responsable.
El sistema de detección de humo debe conservar un expediente que permita explicar qué detector, panel y alarma atienden cada zona. Esa trazabilidad facilita el mantenimiento y evita que una modificación arquitectónica deje una cobertura aparente.
Preguntas frecuentes
¿Qué es un sistema de detección de humo?
Es un conjunto de detectores, panel, alimentación, señalización y dispositivos de aviso que identifica condiciones asociadas con humo o calor y comunica una alarma. Su alcance depende del inmueble, la distribución, la actividad y el diseño técnico. No sustituye la evacuación, los extintores ni otros sistemas de protección contra incendios.
¿Qué detector conviene para un edificio?
Depende del riesgo y del ambiente. Un detector fotoeléctrico suele considerarse para detección de humo en áreas ordinarias, mientras que un térmico puede ser pertinente donde el polvo o el vapor provocarían falsas alarmas. La selección debe justificar el ambiente, la altura, la ventilación y la respuesta esperada.
¿Cuánto cuesta instalar un sistema de detección?
Depende del tamaño y distribución del edificio, número y tipo de detectores, canalización, panel, alimentación, programación, pruebas, obra y mantenimiento. Para comparar cotizaciones se recomienda entregar el mismo plano e inventario, pedir conceptos separados y solicitar que se indiquen exclusiones, refacciones y documentación.
¿El sistema de detección es lo mismo que una alarma?
No exactamente. La detección identifica una condición y la alarma comunica la señal a ocupantes o responsables. Un sistema de alarma y detección integra ambas funciones cuando el diseño las conecta, pero cada componente puede tener cobertura, supervisión y mantenimiento propios.
¿Cuándo se debe revisar un sistema de detección?
Debe revisarse conforme al programa de mantenimiento y cada vez que cambien distribución, actividad, equipos, cableado o condiciones ambientales. También se requiere atención después de una alarma, falla, daño o modificación. La periodicidad concreta debe quedar en el alcance técnico y en los manuales aplicables.
¿La NOM-002-STPS-2010 aplica a todos los edificios?
No de la misma forma. La NOM-002-STPS-2010 establece condiciones para centros de trabajo y su aplicación se relaciona con la actividad y el riesgo. Un edificio habitacional, una oficina y un local abierto al público pueden tener obligaciones distintas. Conviene revisar el caso concreto y las disposiciones locales de protección civil.
¿Un detector de humo reemplaza un extintor?
No. El detector sirve para detectar y alertar; el extintor permite una respuesta inicial cuando el fuego es incipiente y el uso es seguro. Ambos forman parte de una estrategia distinta, junto con rutas, capacitación, señalización, mantenimiento y, cuando proceda, sistemas de supresión.
¿Qué debe entregar un proveedor?
Debe entregar el alcance contratado, planos o relación de dispositivos, identificación del panel, programación acordada, pruebas realizadas, incidencias, recomendaciones y constancias del servicio. En una instalación nueva también conviene solicitar manuales, garantías aplicables y capacitación operativa, siempre que formen parte de la cotización.
